​D-SUB连接器选型是采购和硬件工程师问得最多、也最容易踩坑的一个环节。很多人拿到图纸才发现：芯数对了，但安装方式不对；安装方式对了，镀金厚度又撑不住插拔次数。结果样品通过、批量出问题，返工成本远超当初省下的那几毛钱。

这篇把 D-SUB 连接器的选型拆成五个判断维度，从系列、芯数、安装方式、性能等级到可靠性指标，逐项给出可对照的判断标准，看完可以直接对着自己的图纸勾选。

一、先分清两大系列：1.0 系列与 0.76 系列

D-SUB 的系列命名来自公端插针（与母端对插的那根针）的直径：插针直径 1.0mm 的为 1.0 系列，插针直径 0.76mm 的为 0.76 系列，这是所有选型的起点。特别说明：1.0 / 0.76 指的是公端插针直径，并非端子中心距——1.0 系列端子中心距 2.77mm、排距 2.84mm；0.76 系列端子中心距 2.29mm（15–62pin）／2.41mm（78pin）、排距 1.98mm／2.08mm。

· 1.0 系列：公端插针直径 1.0mm，端子中心距 2.77mm、排距 2.84mm，结构强度高、载流能力强，是工业与通讯领域的主流。常见排布为二排 9 / 15 / 25 / 37 pin，以及三排 50 pin。

· 0.76 系列：公端插针直径 0.76mm，端子更细密（端子中心距 2.29mm（15–62pin）／2.41mm（78pin），排距 1.98mm／2.08mm），同样面板尺寸下能塞进更多信号线。常见排布为三排 15 / 26 / 44 / 62 pin，以及四排 78 / 100 pin——0.76 系列最短为 15pin、三排起，没有 9pin 规格。

判断逻辑很简单：信号路数少、要走电流，选 1.0 系列；信号路数多、面板空间紧张，选 0.76 系列。如果图纸上写的是"高密度 D-SUB"，基本就是 0.76 系列。

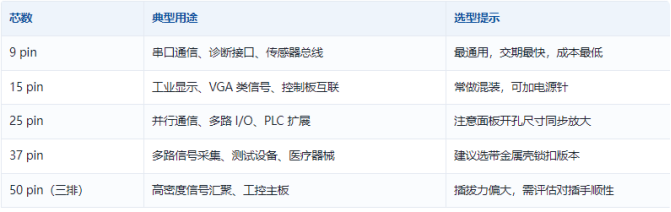

二、按芯数选：9 / 15 / 25 / 37 / 50 怎么定

芯数不是"越多越保险"。多出来的针位既增加成本，也增加整机布线复杂度，还会挤占面板开孔。正确做法是：信号路数 + 电源路数 + 预留 10%–20% 备用位。

​

三、按安装方式选：焊线 / 压线 / 插板（直插 · 弯插）

这一步经常被忽略，却是批量返工的最大来源。

· 焊线式：电缆直接焊在端子上，成本低、可靠，适合小批量与线束加工。

· 压线式：用压接工具把线压进端子，效率高、一致性好，适合大批量线束。但必须配对应规格的压接模具，模具不匹配会直接压断芯线。

· 插板式（直插 / 弯插）：直接焊在 PCB 上。直插用于板边出线，弯插（90°）用于侧向走线、节省机箱深度。这里要重点核对焊脚长度、定位柱、板边距三项，任何一项差 0.2mm 都可能装不进机箱。

四、按性能等级选：普通 / 大电流 / 混装 / 同轴 / 防水

标准 D-SUB 的信号针载流能力有限。一旦遇到电机、电源、射频信号，就要换型号：

· 大电流款：采用特殊端子结构与加厚镀层，单针可承载数安培以上，用于电源输入、伺服驱动。

· 混装款（Combo）：在同一个外壳里混排信号针与电源针（如 3W3、5W5 等布局），一根线同时解决信号和供电，减少接口数量。

· 同轴射频款：内置同轴触点，用于视频、射频、高速信号，需关注阻抗一致性与屏蔽连续性。

· 防水款：带密封圈与锁紧结构，用于户外设备、车载、船舶、矿山机械等潮湿与冲洗环境。

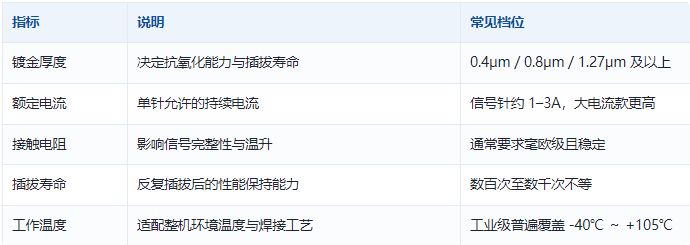

五、按可靠性指标选：五个必须写进图纸的参数

国产 D-SUB 在这些指标上已经能对标 TE Connectivity、Amphenol、EDAC 的通用型号，部分型号可做到机械与电气互换。但替代前务必做样品实测，尤其是插拔力、接触电阻漂移与温升三项，不要只比参数表。

方案总结：一张选型流水线

把上面的内容压成一条决策链：定系列（1.0 / 0.76）→ 定芯数（信号+电源+备用）→ 定连接方式（焊线 / 压线 / 插板）→ 定性能等级（普通 / 大电流 / 混装 / 同轴 / 防水）→ 定可靠性指标（镀金 / 载流 / 插拔 / 温度）。五项填完，图纸上的选型就闭环了。
